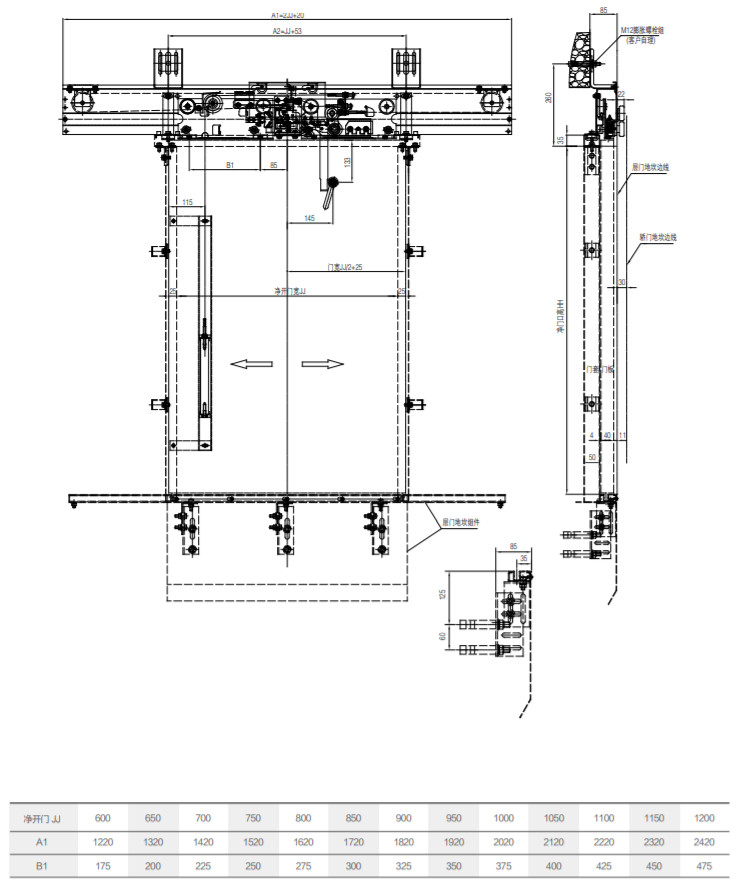

2-পাতা কেন্দ্র খোলার ল্যান্ডিং ডোর ডিভাইস THY-LD-B
1. আনলক করার পদ্ধতি হল দরজার প্যানেলটি আনলক করা এবং 45 কেজি পেন্ডুলাম ইমপ্যাক্ট পরীক্ষায় উত্তীর্ণ হওয়া।
২. একটি ভারী হাতুড়ি দিয়ে দরজাটি বন্ধ করতে বাধ্য করা হয়, এবং ভারী হাতুড়ি এবং গাইড টিউবটি ল্যান্ডিং দরজার ভিতরের দিকে স্থাপন করা হয়।
৩. দরজার তালাটি জাতীয় লিফট পরিদর্শন কেন্দ্রের পরীক্ষায় উত্তীর্ণ হয়েছে এবং CE এবং CU-TR সার্টিফিকেশন পেয়েছে।
৪. দরজার তালার প্রযোজ্য ভোল্টেজ: ≤ AC230V, ≤ DC110V।

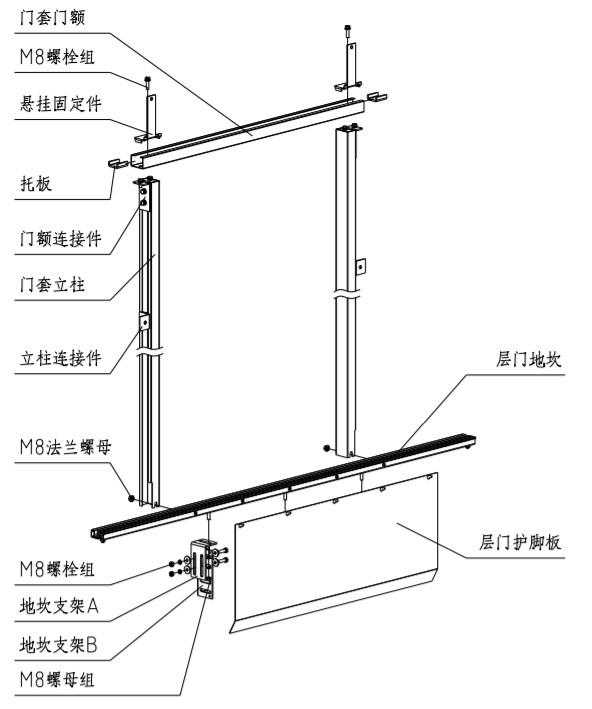

১. সিল এবং দরজার কভার স্থাপন
১.১. উত্তোলনের পথের আকার অনুসারে সিলের প্রবেশ এবং প্রস্থান অবস্থান নির্ধারণ করুন; সিলের কেন্দ্রটি প্রবেশ এবং প্রস্থানের কেন্দ্রের সাথে সমান করুন এবং সিলের কেন্দ্র চিহ্নিত করুন; সিলের স্তরটি ১/১০০০ এর কম রাখুন; পৃষ্ঠতল যাতে জল উত্তোলনে প্রবেশ করতে না পারে।
১.২. দরজার কভার কলাম এবং দরজার কভার দরজা সংযোগকারী অংশ দিয়ে একত্রিত করুন, এবং ঝুলন্ত ফিক্সিং অংশগুলি ইনস্টল করুন; দরজাটি সিলের উপর রাখুন, দরজার কভার কলামের উল্লম্বতা 1/1000 এর কম সামঞ্জস্য করুন; দরজার কভারের কেন্দ্রটি প্রবেশদ্বার এবং প্রস্থানের কেন্দ্রের সাথে সামঞ্জস্যপূর্ণ সিলের কেন্দ্র চিহ্ন পরিমাপ; দরজার কভারের নীচের কপালের সমতলের আকার এবং সিলের উপরের সমতল হল নেট দরজার উচ্চতা। সমন্বয় সম্পন্ন হওয়ার পরে, M8 ফ্ল্যাঞ্জ নাটটি লক করুন। আকার সামঞ্জস্য করার পরে, কলাম সংযোগকারীটি দেয়ালে ঠিক করুন।
১.৩. ল্যান্ডিং ডোর টো গার্ডটি সিলের উপর ঠিক করুন।

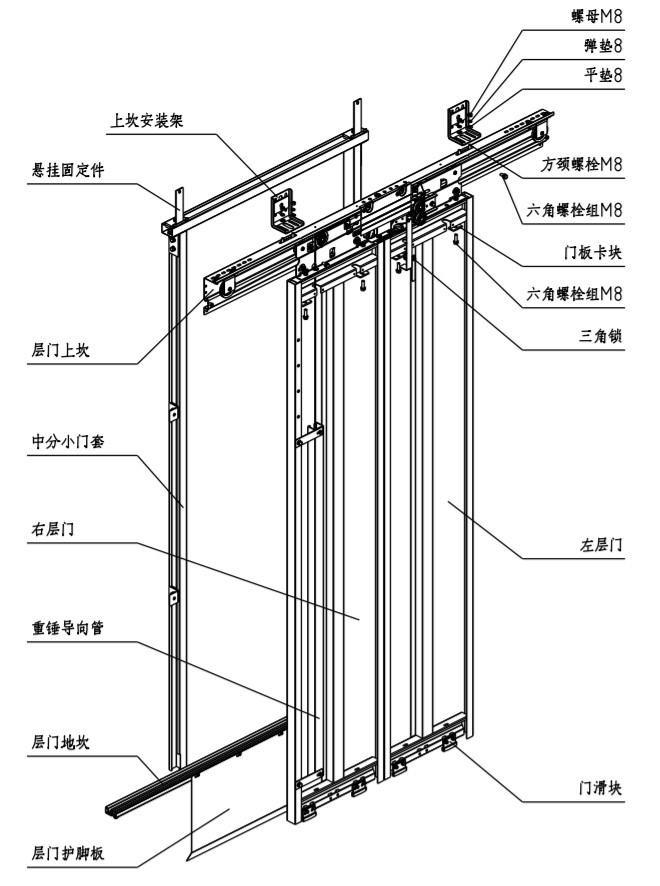

2. ল্যান্ডিং ডোর ডিভাইস স্থাপন

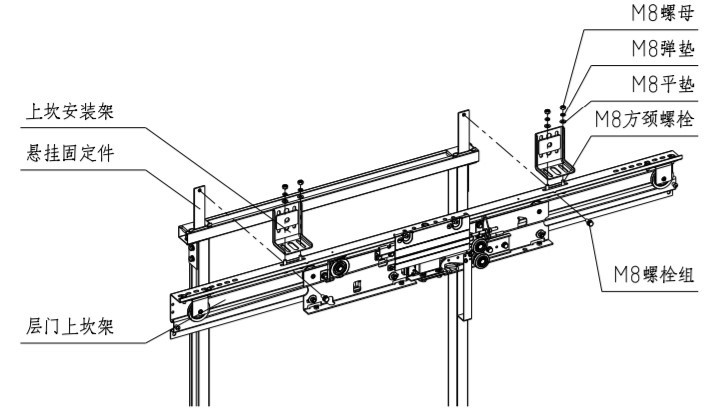

২.১. ল্যান্ডিং দরজার উপরের সিলের ফ্রেমটি সাসপেনশন ফিক্সিং অংশের নীচের প্রান্তে থাকা কাঁটার সাথে সারিবদ্ধ করুন এবং উপরের সিলের ফ্রেম এবং ল্যান্ডিং দরজার সাসপেনশন ফিক্সিং অংশটি M8*20 বোল্ট গ্রুপের মাধ্যমে লক করুন।
২.২। এক্সপ্যানশন বোল্ট বা থ্রু-ওয়াল বোল্ট দিয়ে হোস্টওয়ে দেয়ালে উপরের সিল মাউন্টিং ফ্রেমটি ঠিক করুন। উপরের সিল মাউন্টিং ফ্রেম এবং ল্যান্ডিং ডোর উপরের সিলটি M8 স্কয়ার নেক বোল্ট দ্বারা সংযুক্ত।
২.৩. ল্যান্ডিং দরজার উপরের সিলটি বাম এবং ডানে সামঞ্জস্য করুন যাতে দরজার কেন্দ্রটি খোলা থাকে এবং প্রবেশ ও প্রস্থানের কেন্দ্রটি সামঞ্জস্যপূর্ণ হয়।
২.৪. ল্যান্ডিং ডোর ডিভাইসের মেঝের উল্লম্বতা সামঞ্জস্য করুন। একটি উল্লম্ব রেখা বিছিয়ে অথবা গাড়ির দরজার সিলকে রেফারেন্স হিসেবে গ্রহণ করে ল্যান্ডিং ডোর ডিভাইসের মেঝের উল্লম্বতা ±0.5 মিমি এ সামঞ্জস্য করুন।
২.৫ নিম্নলিখিত মেঝের দরজাগুলিতে সিল ফ্রেম স্থাপনের প্রধান পরামিতিগুলি পর্যালোচনা করার পরে, সমস্ত ইনস্টলেশন বোল্ট শক্ত করুন:

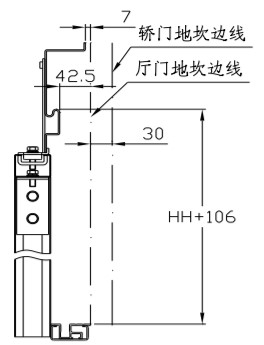

ল্যান্ডিং দরজার উপরের সিল ফ্রেমের উচ্চতা: ল্যান্ডিং দরজার উপরের সিল ফ্রেম গাইড রেলের উপরের পৃষ্ঠ এবং ল্যান্ডিং দরজার সিলের মধ্যে দূরত্ব HH+106 মিমি;
ল্যান্ডিং দরজার উপরের সিলের ফ্রেমের কেন্দ্র: ল্যান্ডিং দরজার উপরের সিলের ফ্রেমের কেন্দ্র এবং প্রবেশ ও প্রস্থান পথের কেন্দ্রের মধ্যে বিচ্যুতি ±1 মিমি;
ল্যান্ডিং দরজার উপরের সিল গাইড রেল এবং গাড়ির দরজার সিলের মধ্যে দূরত্ব: ল্যান্ডিং দরজার উপরের সিল গাইড রেল এবং ল্যান্ডিং দরজার সিলের মধ্যে দূরত্ব 42.5 মিমি এবং গাড়ির দরজার সিল থেকে দূরত্ব 72.5 মিমি।
ল্যান্ডিং দরজার উপরের সিল ফ্রেমের উচ্চতা: ল্যান্ডিং দরজার উপরের সিল ফ্রেম গাইড রেলের উপরের পৃষ্ঠ এবং ল্যান্ডিং দরজার সিলের মধ্যে দূরত্ব HH+106 মিমি;
ল্যান্ডিং দরজার উপরের সিলের ফ্রেমের কেন্দ্র: ল্যান্ডিং দরজার উপরের সিলের ফ্রেমের কেন্দ্র এবং প্রবেশ ও প্রস্থান পথের কেন্দ্রের মধ্যে বিচ্যুতি ±1 মিমি;
ল্যান্ডিং দরজার উপরের সিল গাইড রেল এবং গাড়ির দরজার সিলের মধ্যে দূরত্ব: ল্যান্ডিং দরজার উপরের সিল গাইড রেল এবং ল্যান্ডিং দরজার সিলের মধ্যে দূরত্ব 42.5 মিমি এবং গাড়ির দরজার সিল থেকে দূরত্ব 72.5 মিমি।
