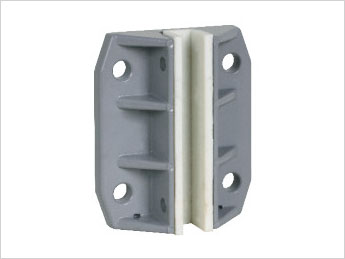

যাত্রী লিফটের জন্য স্লাইডিং গাইড জুতা THY-GS-310G
রেটেড গতি: ≤1.75m/s
গাইড রেলের সাথে মিল করুন: ১০,১৬.৪

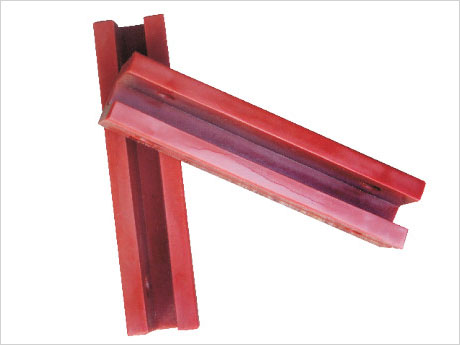

THY-GS-310G গাইড শু হল একটি গাইড ডিভাইস যা লিফট গাইড রেল এবং গাড়ি বা কাউন্টারওয়েটের মধ্যে সরাসরি স্লাইড করতে পারে। এটি গাইড রেলের উপর গাড়ি বা কাউন্টারওয়েটকে স্থিতিশীল করতে পারে যাতে এটি কেবল উপরে এবং নীচে স্লাইড করতে পারে যাতে গাড়ি বা কাউন্টারওয়েট অপারেশন চলাকালীন স্কু বা সুইং না হয়। জুতার আস্তরণ এবং গাইড রেলের মধ্যে ঘর্ষণ কমাতে গাইড জুতার উপরের অংশে একটি তেল কাপ স্থাপন করা যেতে পারে। যখন গাইড জুতা ব্যবহার করা হয়, তখন একটি লিফট 8 টি টুকরো দিয়ে সজ্জিত থাকে এবং গাড়ির কাউন্টারওয়েট প্রতিটি 4 টি টুকরো দিয়ে সজ্জিত থাকে এবং সেগুলি গাড়ির উপরে এবং নীচে বা কাউন্টারওয়েটে ইনস্টল করা হয়। গাইড জুতা একটি জুতার আস্তরণ, একটি বেস এবং একটি জুতার বডি দিয়ে তৈরি। ব্যবহারের শক্তি নিশ্চিত করার জন্য জুতার আসনটি নীচের শক্তিশালী পাঁজর দিয়ে সজ্জিত। সাধারণত লিফটের গতি ≤ 1.75m/s সহ লিফটের ক্ষেত্রে প্রযোজ্য। রেলের প্রস্থ 10 মিমি এবং 16 মিমি মিলে যায়। স্থির স্লাইডিং গাইড জুতা সাধারণত তেল কাপের সাথে ব্যবহার করা প্রয়োজন এবং কাউন্টারওয়েট ফ্রেমে প্রয়োগ করা হয়।
১. উপরের এবং নীচের গাইড জুতাগুলি যথাস্থানে স্থাপন করার পরে, সেগুলি একই উল্লম্ব রেখায় থাকা উচিত, কোনও বাঁকানো বা মোচড়ানো ছাড়াই। নিশ্চিত করুন যে উপরের এবং নীচের গাইড জুতাগুলি সুরক্ষা চোয়ালের কেন্দ্রে একটি রেখায় রয়েছে।
2. গাইড জুতা ইনস্টল করার পরে, গাইড রেল এবং জুতার আস্তরণের মধ্যে বাম এবং ডান ফাঁক 0.5~2 মিমি সমান হওয়া উচিত, এবং জুতার আস্তরণ এবং গাইড রেলের উপরের পৃষ্ঠের মধ্যে ফাঁক 0.5~2 মিমি হওয়া উচিত।
